Сенсорный выключатель DPs-2T, с пружиной, с терминалами, диммируемый, с памятью, с плав. включением

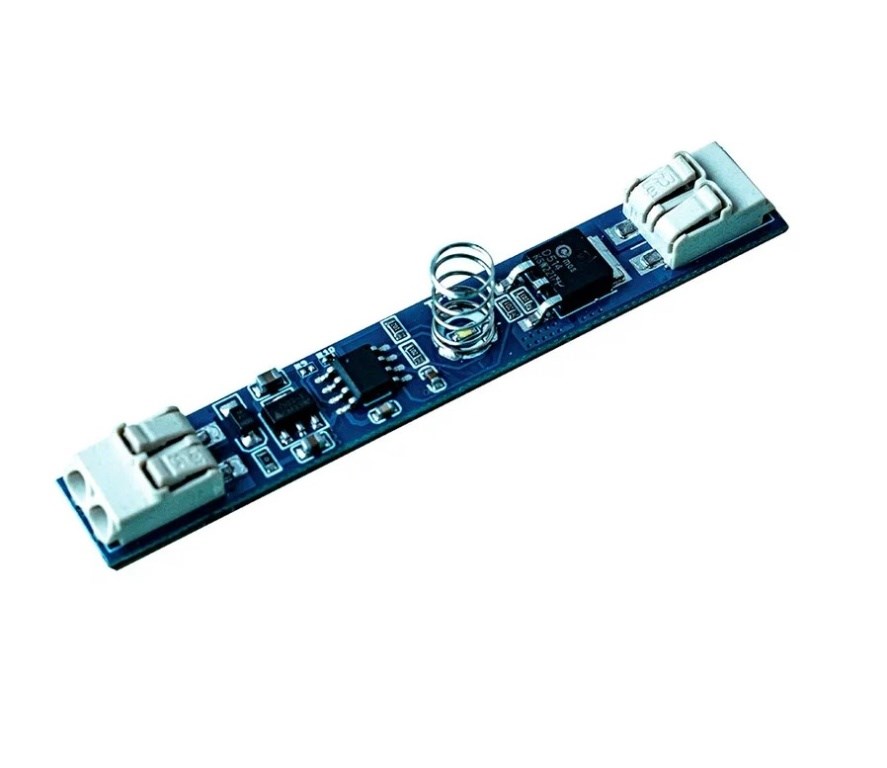

Встраиваемый сенсорный выключатель GLS DPs-2T (модель 08.800.00.338) представляет собой умный регулировочный модуль, разработанный специально для скрытой интеграции в линейные мебельные светильники на базе алюминиевых LED-профилей. Главное инженерное преимущество модификации с индексом «T» — интеграция на печатную плату быстрозажимных нажимных коннекторов-терминалов. Данное решение позволяет полностью отказаться от пайки при сборке светильника: очищенные от изоляции жилы кабеля питания и светодиодной ленты просто вставляются в зажимы, гарантируя стабильный электрический контакт. Выключатель фиксируется внутри профиля на клеевую основу, а его коническая пружина высотой 10 мм упирается во внутреннюю сторону светорассеивающего экрана (диффузора), превращая саму поверхность пластиковой крышки в чувствительную тактильную зону.

• ▲ Интуитивный циклический алгоритм касания: Кратковременное прикосновение к экрану профиля в проекции пружины (менее 0.5 секунды) обеспечивает мгновенное включение или выключение источника света. Длительный непрерывный контакт (более 0.5 секунды) задействует функцию встроенного диммера, позволяя плавно регулировать яркость свечения светодиодной ленты.
• ▲ Двухцветная светодиодная навигация: Рабочая область расположения пружины снабжена встроенным светодиодным индикатором состояния, помогающим ориентироваться в темное время суток. В режиме ждущего ожидания сенсор излучает деликатный холодный белый свет (6500 К), а при включении мебельной подсветки индикатор переключается на мягкое нейтральное свечение (4500 К).
• ▲ Мягкий старт и энергонезависимая память: Блок управления оснащен функцией плавного включения и выключения, снижающей нагрузку на зрение за счет постепенного изменения светового потока. Встроенная микросхема памяти автоматически фиксирует текущий уровень яркости при выключении прибора и возобновляет его при следующем тактильном контакте.

Плата диммера обладает компактной шириной всего 10 мм (чистый размер печатного основания составляет 43х10 мм, полные габариты с учетом выступающих терминалов — 71х10х10 мм), что обеспечивает полную совместимость с популярными сериями алюминиевых световых лотков. Металлические зажимы откалиброваны под надежную фиксацию многожильных и одножильных проводов с площадью поперечного сечения от 0.2 до 0.75 кв.мм, что является стандартом для низковольтных мебельных светодиодных сетей постоянного тока 12–24 В.

• ▲ Оптимальный диапазон сжатия пружины: Базовая высота конического пружинного контакта составляет 10 мм. Архитектурные особенности сенсора допускают максимальное механическое сжатие витков до 6 мм, что гарантирует плотное прилегание к рассеивателям в профилях различной глубины без риска деформации платы.
• ▲ Широкая совместимость с сериями профилей: Габариты платы и высота терминалов оптимизированы для беспрепятственной установки в фирменные мебельные и интерьерные алюминиевые профили следующих модификаций: 1707E, 2507E, 1616E, 1616-2, 1616-2L, 1725L, 1919L, а также серию 2310.
• ▲ Безопасные параметры силовой нагрузки: Выключатель рассчитан на коммутацию постоянного тока силой до 5 А. Предельная обслуживаемая мощность подключенной светодиодной ленты составляет до 60 Вт при рабочем напряжении 12 В, и расширяется до 100 Вт при интеграции прибора в световые магистрали с напряжением 24 В.
• ▲ Широкая география интерьерного применения: Надежность беспаечного соединения и стабильность отклика делают прибор отличным решением для интеграции в элементы кухонных гарнитуров, подсветку выдвижных систем шкафов-купе, изголовья кроватей в спальнях и иные типы современной корпусной мебели.
