Дистанционный выключатель PIR-04A, встраиваемый, 120гр, задерж. отключения 30сек, 48*10мм

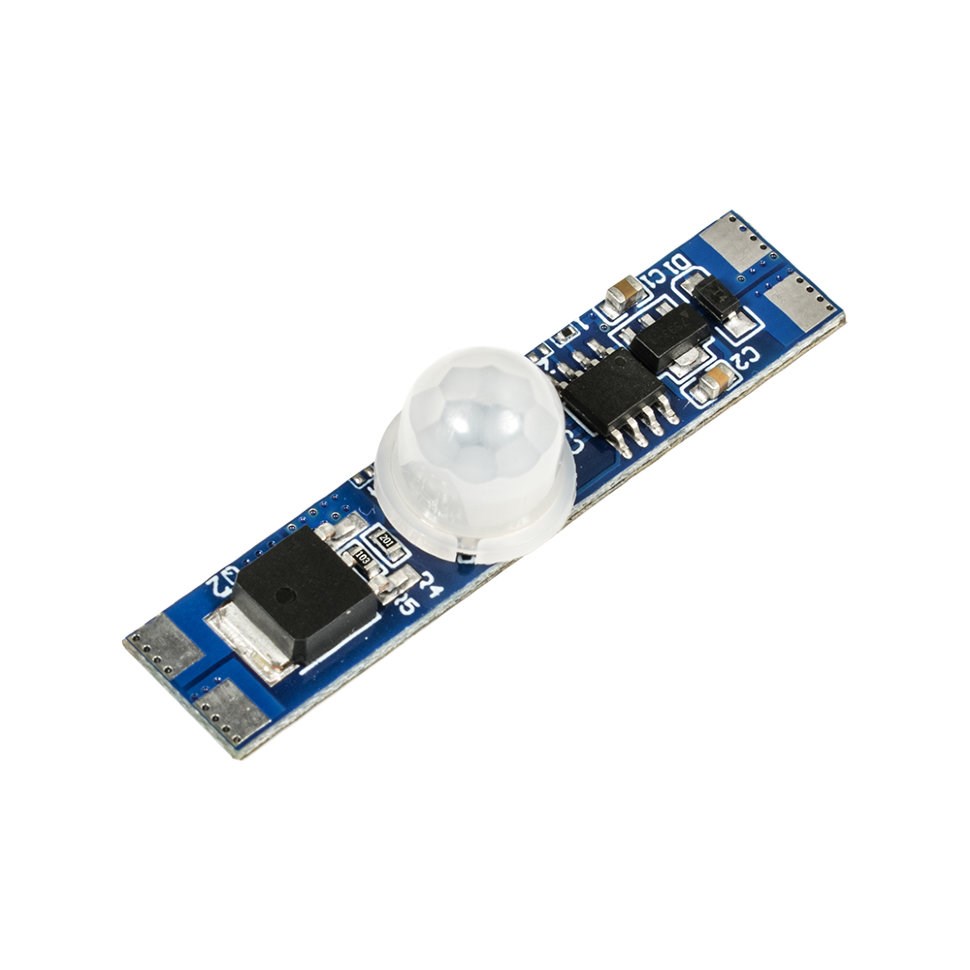

Электронный профильный выключатель GLS PIR-04A (модель 08.800.00.326) представляет собой миниатюрную автоматическую систему управления светом, реагирующую на появление человека в контролируемой зоне. Устройство монтируется скрытым способом непосредственно внутрь мебельного или интерьерного алюминиевого профиля со светодиодной LED-лентой. Модель осуществляет непрерывный мониторинг пространства с помощью пассивного инфракрасного (PIR) метода детекции: при фиксации перемещения в зоне охвата цепь мгновенно замыкается, плавно зажигая освещение. Благодаря широкой диаграмме направленности линзы датчик не требует вынесения на передний план мебельного каркаса и может быть незаметно размещен в глубине конструкций, обеспечивая безупречную интерьерную эстетику.

• ▲ Широкоугольная оптическая матрица 120°: Оптический узел выключателя снабжен специализированной линзой Френеля с углом обнаружения теплового излучения до 120 градусов. Это позволяет датчику эффективно контролировать внутреннее пространство шкафов, гардеробных комнат, кухонных зон или выдвижных систем под любым углом приближения пользователя.
• ▲ Комфортный визуальный эффект плавного пуска: Силовой каскад платы поддерживает функцию постепенного нарастания и угасания яркости светодиодной ленты в диапазоне от 0% до 100% за интервал времени 1.5–2 секунды. Плавный старт устраняет эффект резкого ослепления органов зрения в темноте и снижает стартовые токовые нагрузки на кристаллы.
• ▲ Автоматический тайм-аут отключения цепи: Интегрированный микропроцессорный таймер обеспечивает высокий уровень энергосбережения. Если в течение 30 секунд после включения подсветки в зоне сканирования датчика не регистрируется повторная тепловая активность, выключатель самостоятельно плавно обесточивает нагрузку.

Конструктивное исполнение выключателя PIR-04A ориентировано на профессиональное применение в мебельной индустрии (модификация полностью оцифрована и представлена в базах трехмерного проектирования bCad). Плата имеет ширину всего 10 мм и длину 43 мм, что делает её совместимой с большинством серий стандартных алюминиевых лотков. Фиксация прибора внутри светового короба осуществляется накладным внутренним способом на интегрированную высокоадгезивную клеевую основу.

• ▲ Интегрированная защита от переполюсовки: Архитектура печатной платы оснащена встроенным диодным контуром защиты от неправильного подключения входных кабелей. При случайной перепутанице полярности («плюс» и «минус») от источника питания выключатель не выйдет из строя, заблокировав подачу тока на внутренние микросхемы.
• ▲ Увеличенные медные контактные площадки: Лицевая сторона печатной платы снабжена широкими контактными пятаками для подведения проводников питания постоянного тока и токопроводящих плат светодиодных лент, что обеспечивает надежное сцепление при пайке и стабильное пятно контакта.
• ▲ Категорический запрет на кислотные флюсы: При пайке соединительных проводов к контактным площадкам разрешается использовать только нейтральные канифольные составы. Применение активных химических кислотных флюсов строго запрещено, так как они вызывают коррозию дорожек, приводят к короткому замыканию и мгновенно выводят электронный блок из строя.
• ▲ Безопасный слаботочный класс защиты III: Автоматический выключатель работает в безопасном низковольтном диапазоне постоянного напряжения 12–24 В и относится к III классу защиты от поражения электрическим током. Подключение к сети осуществляется через внешний стабилизированный блок питания LED 12/24 В. Все монтажные и сервисные работы должны проводиться строго при отключенной сети.

Технические параметры изделия
