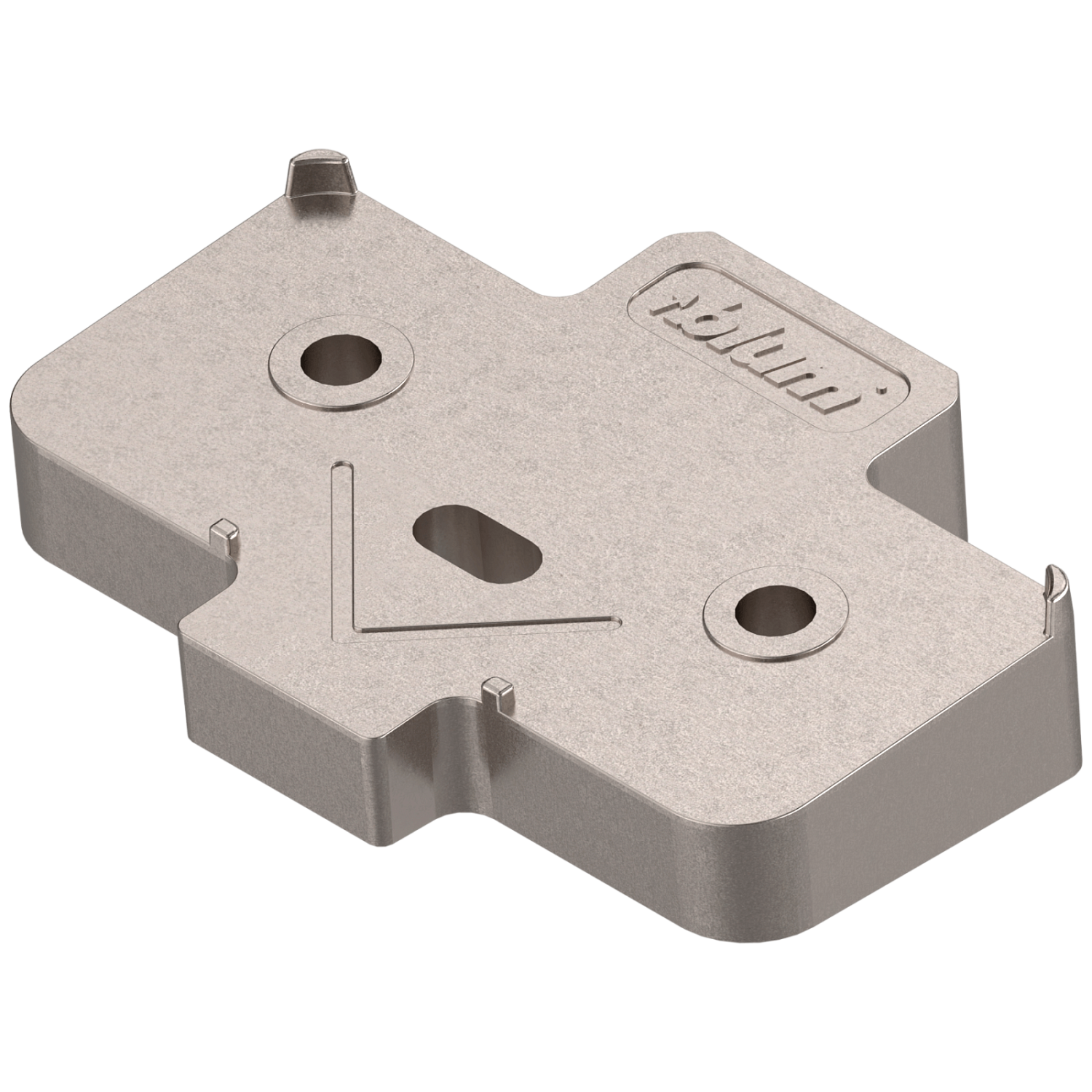

Подкладка под крестовую ответную планку клинообразная, +5°, подъем 6,0мм

Подкладка клинообразная +5° под ответную планку (171A5070)

Назначение: Увеличение угла установки (+5°)
Эта деталь устанавливается между боковиной шкафа и ответной планкой.
Что она делает? Она меняет установочный угол петли на +5°.
Примеры использования:
1. Угловые решения: Если конструкция шкафа требует угла открывания, отличного от стандартного (например, 95° вместо 90°), эта подкладка позволяет адаптировать стандартную петлю.
2. Исправление геометрии: Помогает, если фасад при закрывании упирается в торец боковины раньше времени или если нужно изменить зазоры в угловых тумбах.

Совместимость: Только крестообразные планки
Подкладка подходит для всех крестообразных ответных планок BLUM (систем CLIP top и MODUL).
Внимание: Не подходит для прямых (линейных) планок серии 175H/177H.

Монтаж: Нюансы крепежа
Подкладка имеет толщину (создает дополнительный подъем около 6 мм).
Важно: Для надежной фиксации необходимо использовать более длинные саморезы (или евровинты), чем обычно. Винт должен пройти сквозь ушки ответной планки, сквозь толщину подкладки и закрепиться в ДСП.

Возможность штабелирования
Подкладки можно комбинировать. Например, установка двух таких подкладок друг на друга даст изменение угла на +10°.

Характеристики:

• Тип: Клинообразная подкладка (спейсер)
• Угол наклона: +5°
• Эффективная высота: создает подъем ~6 мм
• Совместимость: под ответные планки крестообразной формы
• Материал: цинк литой
• Покрытие: никель
• Артикул: 171A5070

Комплектация:

• Подкладка клинообразная +5° — 1 шт.
• Внимание: Крепеж (удлиненные саморезы) в комплект не входит.
