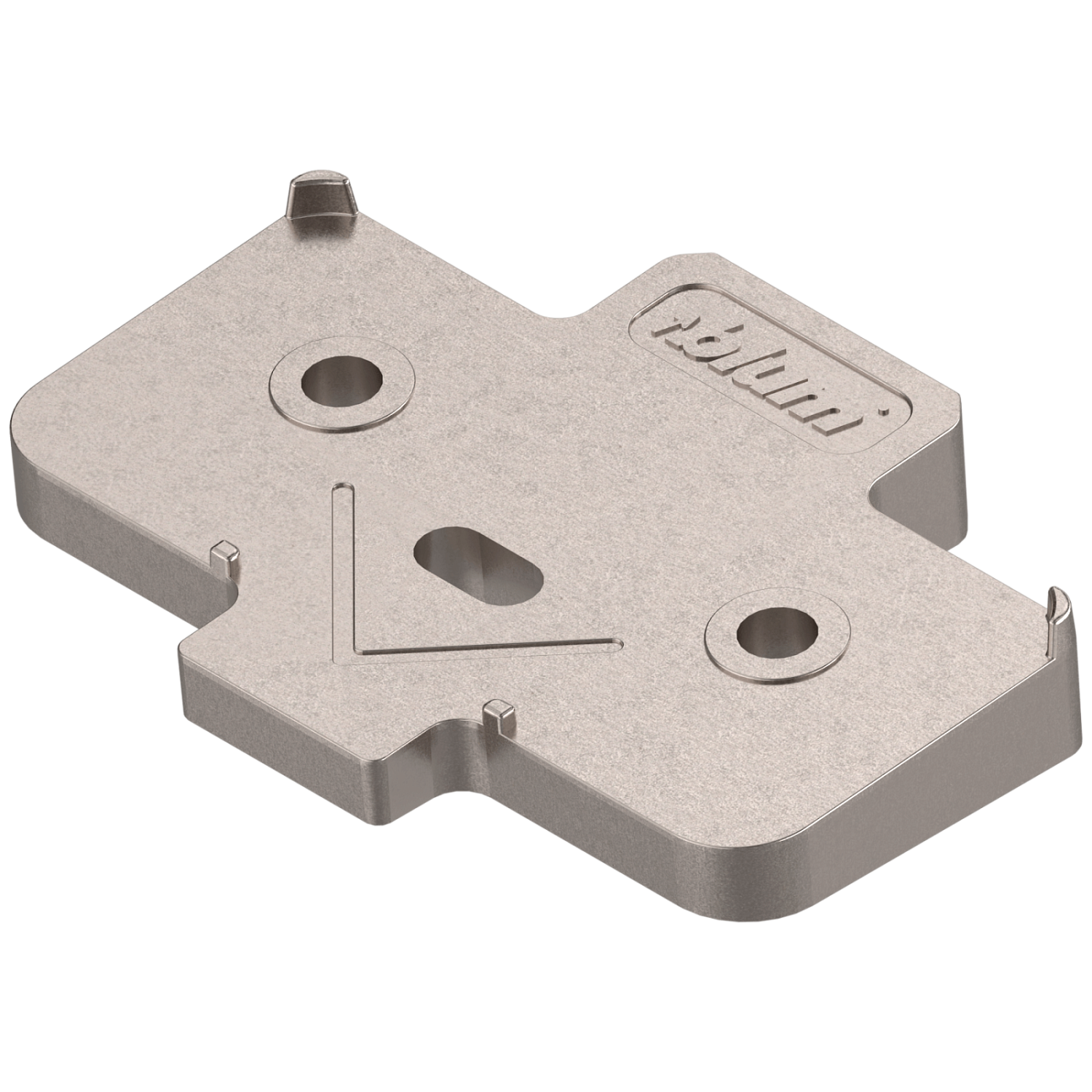

Подкладка под крестовую ответную планку клинообразная, +5°, подъем 3,0мм

Подкладка клинообразная +5° под ответную планку (171A5040)

Назначение: Изменение угла установки (+5°)
Эта деталь устанавливается между боковой стенкой шкафа и ответной планкой.
Функция: Она изменяет угол установки петли на +5 градусов.
Применение: Используется в угловых тумбах или нестандартных конструкциях, когда угол корпуса не равен 90° (например, для реализации угла открывания 95° или коррекции примыкания фасада).

Особенность: Подъем 3 мм
Помимо изменения угла, эта подкладка работает как дистанционная пластина, добавляя 3 мм высоты.
Это важно учитывать при расчете наложения фасада (она отодвигает петлю от боковины, как планка с дистанцией 3 мм).

Совместимость: Только крестообразные планки
Подходит для монтажа под любые стандартные крестообразные ответные планки BLUM (систем CLIP top и MODUL).
Внимание: Не подходит для прямых (линейных) планок.

Монтаж: Требуются удлиненные саморезы
Так как подкладка имеет собственную толщину, стандартные саморезы (или евровинты) могут оказаться короткими. Для надежного крепления необходимо использовать винты большей длины, чтобы они прошли сквозь планку, подкладку и закрепились в ДСП.

Характеристики:

• Тип: Клинообразная подкладка (спейсер)
• Угол наклона: +5°
• Эффективная высота (подъем): 3 мм
• Совместимость: под ответные планки крестообразной формы
• Материал: цинк литой
• Покрытие: никель
• Артикул: 171A5040

Комплектация:

• Подкладка клинообразная +5° — 1 шт.
• Внимание: Крепежные винты в комплект не входят.
