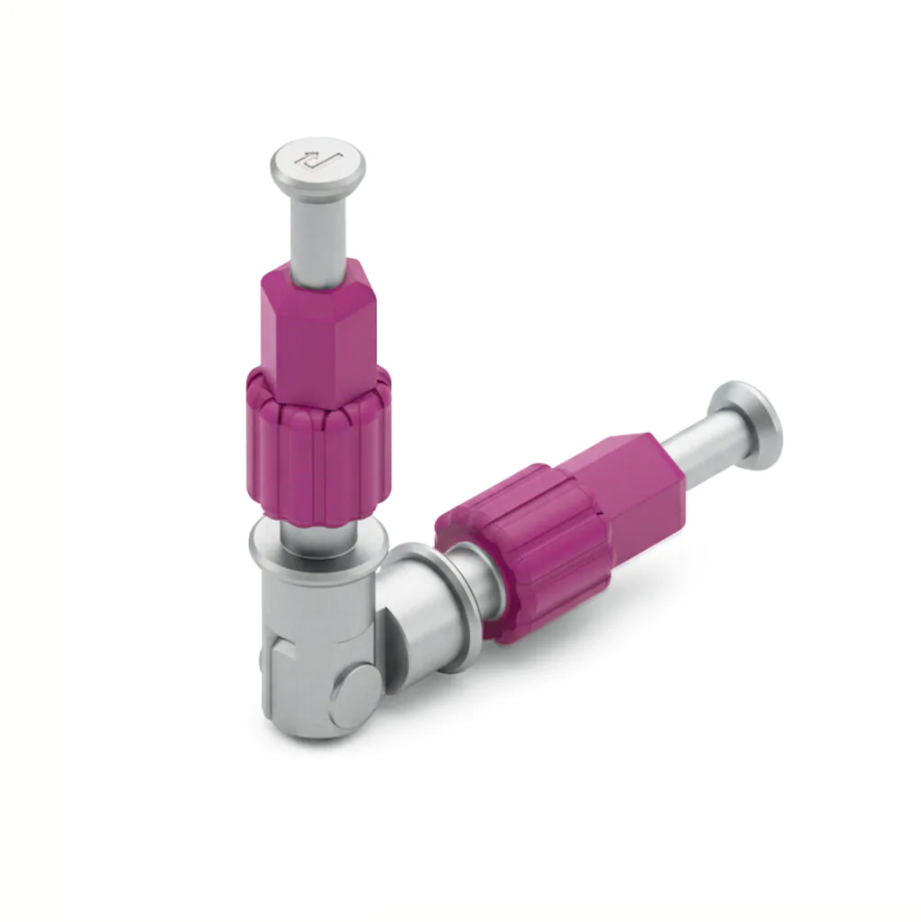

Jinio J6-8 Шток эксцентрика угловой двусторонний
Артикул:
0000067
Ед. измерения:
шт
Есть в наличии
Количество:
Доступно
- Безупречные угловые стыки: Шток позволяет реализовать эстетичное соединение деталей «на ус» (под 45 градусов). Шарнирный механизм обеспечивает передачу стягивающего усилия в угловых узлах, гарантируя отсутствие щелей и высокую прочность конструкции.
- Силовая серия J6-8: Несмотря на наличие шарнира, шток рассчитан на высокие нагрузки. Диаметр плеча 7.8 мм обеспечивает жесткость, достаточную для сборки каркасов шкафов, массивных комодов и других нагруженных элементов мебели.
- Точная геометрия (32.5 мм): Длина каждого плеча от центра шарнира составляет 32.5 мм. Это позволяет позиционировать эксцентрики на расстоянии 26 мм от края присадки, обеспечивая оптимальный рычаг для мощной затяжки.
- Скрытый монтаж: После сборки и установки декоративных заглушек соединение становится полностью скрытым. Это позволяет использовать угловой шток в открытых стеллажах и премиальной мебели, где важна чистота внутренних поверхностей.
- Надежность узла: Изготовлен из высокопрочного стального сплава. Шарнир имеет минимальный люфт, что гарантирует сохранение геометрии корпуса мебели на протяжении всего срока эксплуатации.
ИНСТРУКЦИЯ ПО ПРИСАДКЕ (по чертежу):
Для каждой детали требуется торцевое сверление диаметром 8 мм на глубину не менее 32.5 мм. Отверстие под эксцентрик Ø8 мм располагается на расстоянии 26 мм от линии стыка деталей. Важно соблюдать дистанционный зазор 3 мм между центрами осей для корректной работы стяжки.
ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ:
- Артикул: 0000067
- Тип: Угловой шарнирный (90°)
- Длина плеча: 32.5 мм
- Диаметр плеча: 7.8 мм (под отверстие 8 мм)
- Присадка эксцентрика: 26 мм
- Совместимость: Эксцентрики серии J6-8 (Ø8 мм)
- Материал: Сталь / Цинковый сплав
-
Диаметр (мм)8
-
СерияJ6-8
-
ПроизводительJINIO
-
Тип изделияШток эксцентрика угловой двусторонний
