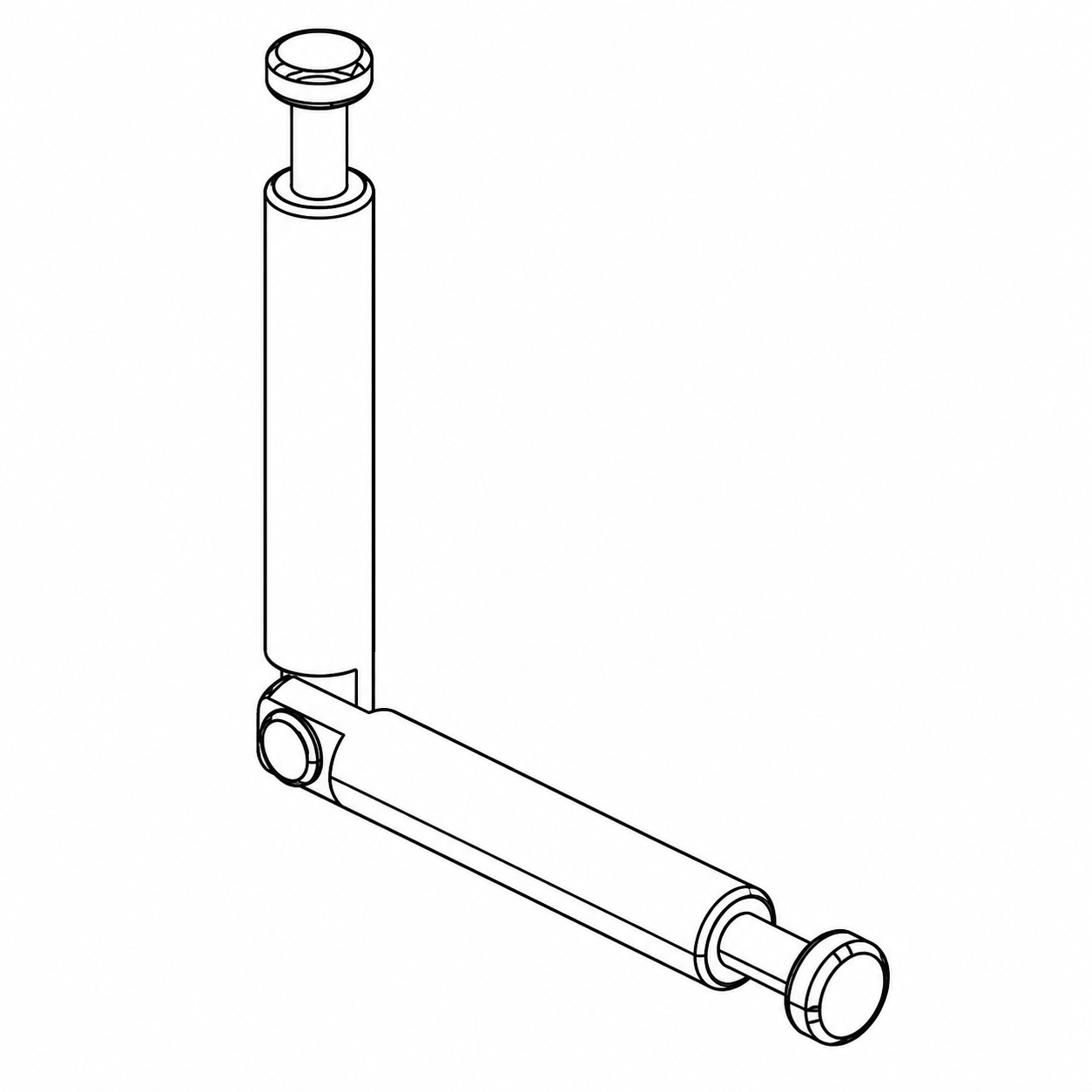

Jinio J6-10B Шток эксцентрика угловой двусторонний
Артикул:
0000078
Ед. измерения:
Штука
Есть в наличии
Количество:
Доступно
- Надёжное угловое соединение: Двусторонний шарнирный шток предназначен для скрытого соединения двух мебельных деталей, расположенных под углом 90°. Конструкция позволяет стягивать детали с помощью эксцентриковых механизмов.
- Совместимость с серией J6-10B: Шток разработан для работы с эксцентриками диаметром 10 мм. Совместное использование элементов обеспечивает надёжную фиксацию углового мебельного соединения.
- Для тонких мебельных плит: Система предназначена для использования с плитами толщиной от 9 мм, что позволяет применять её при изготовлении компактной корпусной мебели.
- Скрытый монтаж: Крепёж располагается внутри подготовленных отверстий и после сборки не нарушает внешний вид мебельной конструкции.
- Комбинация материалов: В конструкции используются цинковый сплав, сталь с гальваническим покрытием и пластиковые элементы, обеспечивающие работу соединительного механизма.
ИНСТРУКЦИЯ ПО ПРИСАДКЕ:
Для монтажа необходимо подготовить отверстия под шток и эксцентрики согласно установочной схеме. Диаметр отверстия под эксцентрик составляет 10 мм, глубина посадки — 7,5 мм. Для установки штока предусмотрены отверстия диаметром 5 мм. При присадке важно соблюдать размеры и расстояния, указанные на установочном чертеже.
ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ:
- Артикул: 0000078
- Бренд: Jinio
- Серия: J6-10B
- Тип изделия: угловой двусторонний шток эксцентрика
- Тип соединения: скрытое угловое, 90°
- Диаметр эксцентрика: 10 мм
- Диаметр отверстия под шток: 5 мм
- Диаметр отверстия под эксцентрик: 10 мм
- Глубина посадки эксцентрика: 7,5 мм
- Рекомендуемая толщина плит: от 9 мм
- Материалы: цинковый сплав, сталь с гальваническим покрытием, пластик
Данные по логистике:
- В упаковке: 100 шт.
- Заводской короб: 50 упаковок (5000 шт.)
-
Диаметр (мм)6-10
-
СерияJ6-10
-
ПроизводительJINIO
-
Тип изделияШток эксцентрика угловой двусторонний
