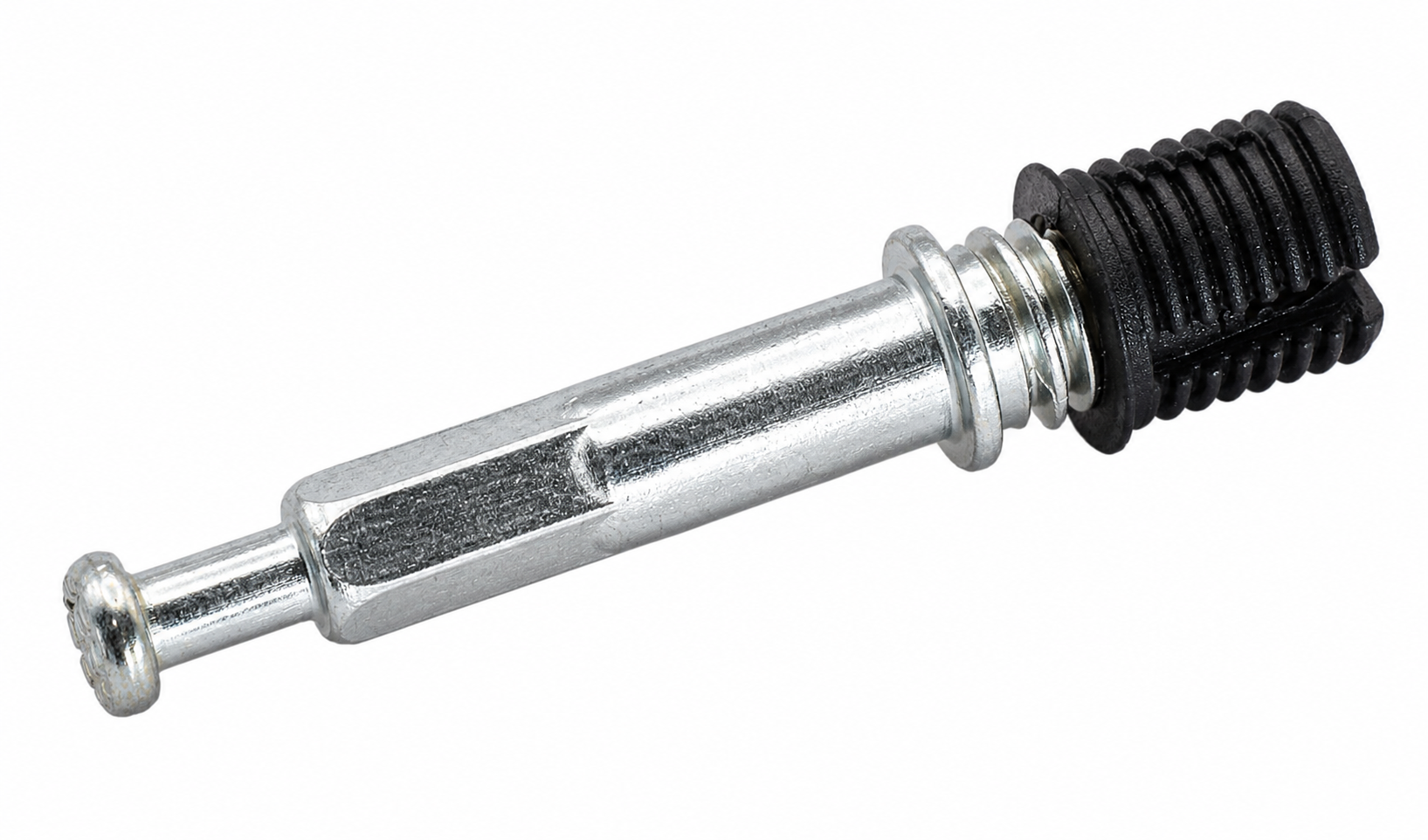

Jinio J6-10B Шток эксцентрика с резьбой M6 и футоркой D8 мм
Артикул:
0000068
Ед. измерения:
Штука
Есть в наличии
Количество:
Доступно
- Надёжное метрическое соединение M6: Стальной шток с метрической резьбой обеспечивает прочное крепление в сочетании с пластиковой футоркой. Конструкция предназначена для создания скрытых мебельных соединений с помощью эксцентриковой стяжки.
- Футорка диаметром 8 мм: Пластиковая муфта устанавливается в предварительно подготовленное отверстие и служит посадочным элементом для штока. Она помогает снизить износ мебельной плиты при повторной сборке и разборке соединения.
- Для эксцентриков Jinio J6-10B: Геометрия штока рассчитана на использование с эксцентриками соответствующей серии диаметром 10 мм, обеспечивая надёжное стягивание соединяемых деталей.
- Точная геометрия штока: Диаметр гладкой части составляет 4,5 мм, рабочая длина до посадочного плеча — 24,5 мм. Такая конструкция обеспечивает правильное положение штока относительно сопрягаемых мебельных деталей.
- Комплектная поставка: Шток и подходящая футорка поставляются вместе, что упрощает подбор элементов для монтажа мебельной фурнитуры.
ИНСТРУКЦИЯ ПО ПРИСАДКЕ:
Для установки пластиковой футорки требуется подготовить отверстие диаметром 8 мм и глубиной 10 мм. Шток имеет метрическую резьбу M6, длину резьбовой части 6,3 мм и рабочую длину до посадочного плеча 24,5 мм. Перед монтажом необходимо проверить соответствие присадки используемой мебельной плите и эксцентрику Jinio J6-10B.
ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ:
- Артикул: 0000068
- Бренд: Jinio
- Серия: J6-10B
- Тип соединения: шток с метрической резьбой M6 и футоркой
- Диаметр футорки: 8 мм
- Глубина отверстия под футорку: 10 мм
- Рабочая длина штока: 24,5 мм
- Длина резьбовой части: 6,3 мм
- Диаметр гладкой части штока: 4,5 мм
- Тип резьбы: метрическая M6
- Материал: сталь и пластик
Данные по логистике:
- В упаковке: 100 шт.
- Заводской короб: 50 упаковок (5000 шт.)
-
Диаметр (мм)6-10
-
СерияJ6-10
-
ПроизводительJINIO
-
Тип изделияШток эксцентрика с резьбой M6
