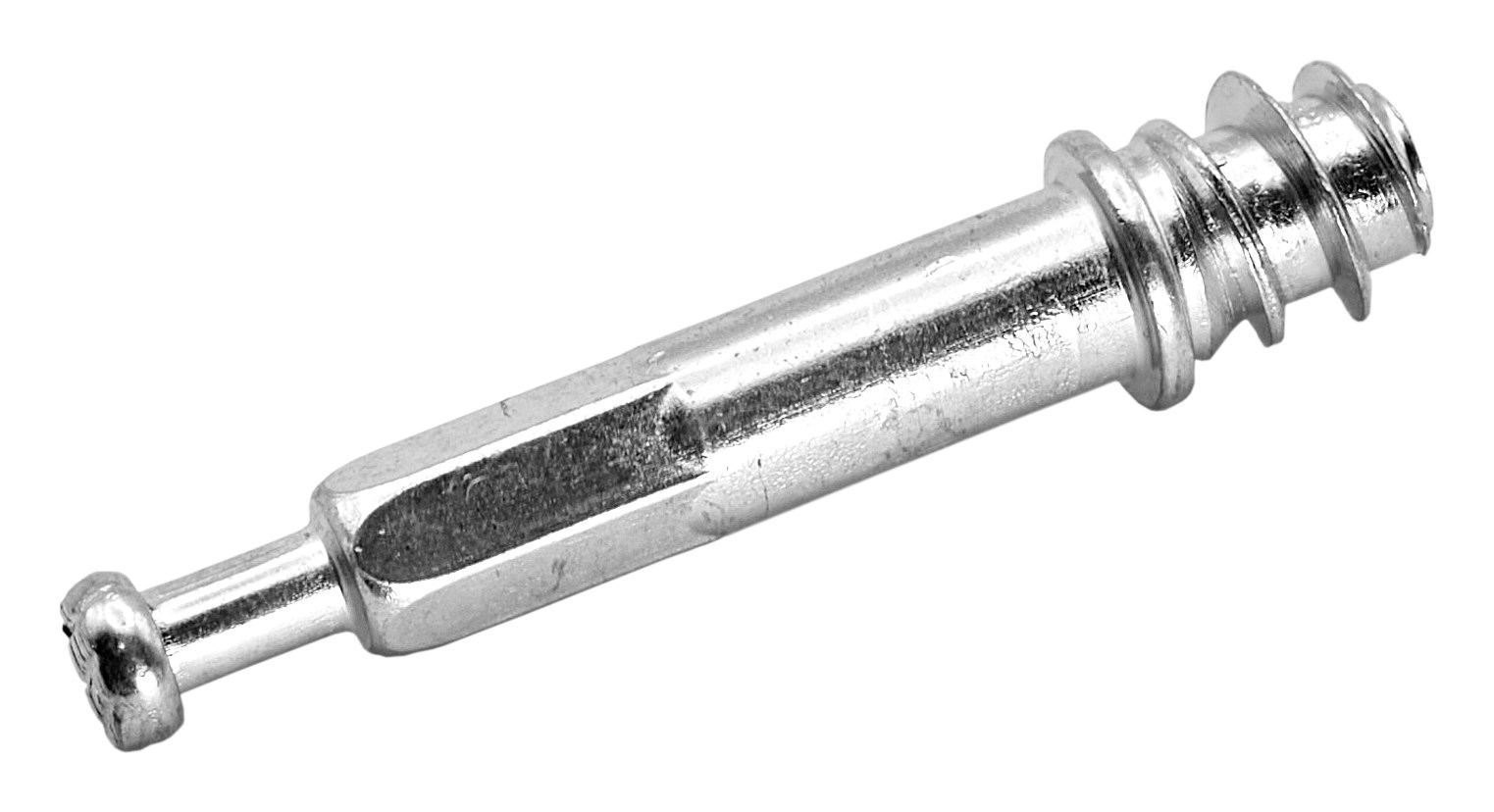

Jinio J6-10B Шток эксцентрика евровинт
Артикул:
0000069
Ед. измерения:
шт
Есть в наличии
Количество:
Доступно
- Высокое тяговое усилие: Резьба диаметром 6,3 мм (стандарт евровинта) глубоко врезается в структуру плиты, обеспечивая превосходное сопротивление вырыванию. Это делает соединение более долговечным и устойчивым к многократным нагрузкам по сравнению со штоками на стандартной метрической резьбе.
- Прямой монтаж в отверстие Ø5 мм: Для установки не требуются пластиковые футорки. Шток вкручивается непосредственно в присадочное отверстие диаметром 5 мм, что упрощает технологический процесс и снижает стоимость присадки.
- Шестигранный шлиц (HEX 4): На торце головки расположен шлиц под шестигранный ключ или биту 4 мм. Это гарантирует надежную передачу крутящего момента при вкручивании и позволяет сборщику точно контролировать глубину посадки штока.
- Прецизионная геометрия (Ø4,5 мм): Тело штока имеет диаметр 4,5 мм, что обеспечивает его свободное прохождение в торцевое отверстие сопрягаемой детали, сохраняя при этом жесткость и соосность всей мебельной конструкции.
- Идеальная совместимость: Рабочая длина штока (24,5 мм) и форма головки специально адаптированы для захвата эксцентриковыми корпусами серии J6-10B (Ø10 мм), гарантируя мертвую фиксацию без люфтов.
ТЕХНИЧЕСКАЯ СПЕЦИФИКАЦИЯ (по чертежу):
Рабочая длина до посадочного плеча составляет 24,5 мм. Длина резьбовой части — 6,3 мм при внешнем диаметре резьбы 6,3 мм. Такая конфигурация оптимальна для мебельных щитов толщиной от 16 мм.
ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ:
- Артикул: 0000069
- Тип резьбы: Евро-резьба (Ø6,3 мм)
- Отверстие под резьбу: Ø5 мм
- Длина рабочей части: 24,5 мм
- Тип шлица: Шестигранник 4 мм (HEX 4)
- Совместимость: Серия J6-10B (Ø10 мм)
- Материал: Оцинкованная сталь
Данные по логистике:
- В упаковке: 100 шт.
- Заводской короб: 50 упаковок (5000 шт.)
-
Диаметр (мм)6.3
-
ПроизводительJINIO
-
Тип изделияШток эксцентрика
