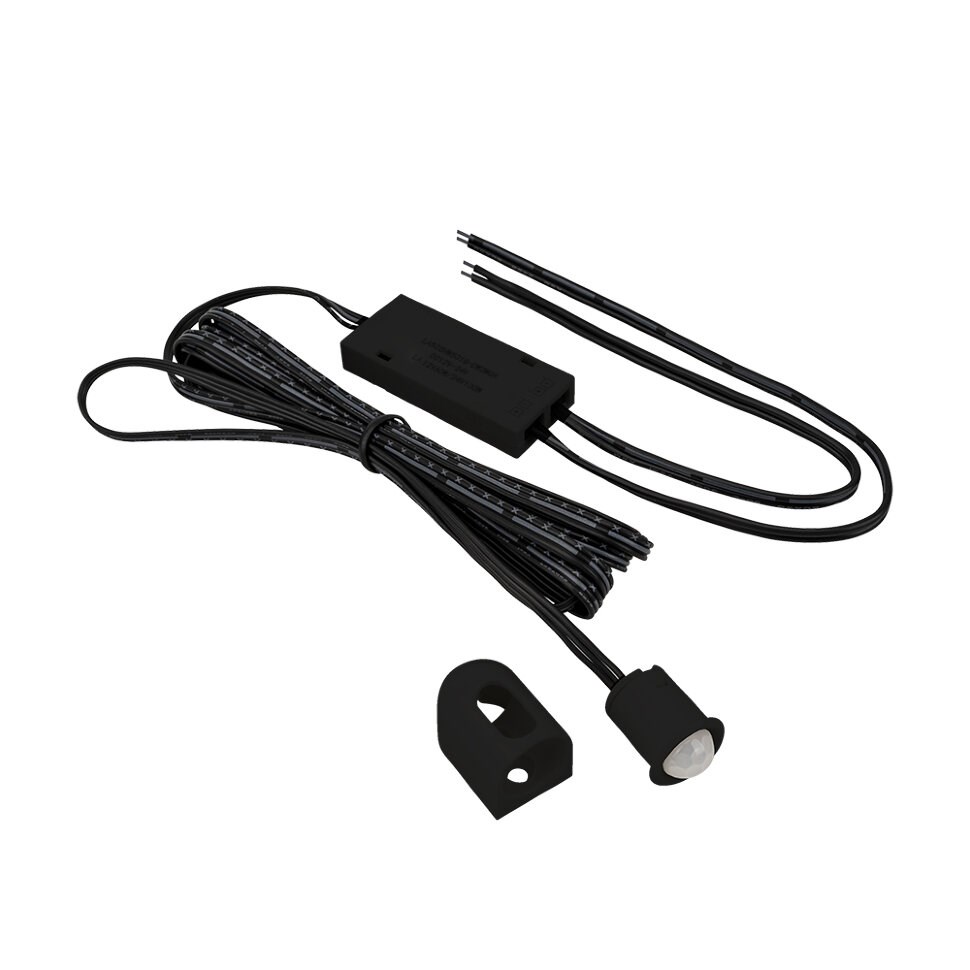

Выключатель PIR-12/24, с выносным датчиком движения D15 на 2м проводе с коннектором, черный

Низковольтный мебельный выключатель GLS PIR-12/24 (модель 08.800.00.345) представляет собой умную автоматическую систему коммутации, состоящую из основного исполнительного устройства и чувствительного выносного инфракрасного (PIR) сенсора. Прибор спроектирован для бесконтактного управления светодиодными линиями подсветки в жилых, коммерческих и гостиничных интерьерах. Датчик осуществляет непрерывный мониторинг теплового поля: при появлении человека в зоне охвата цепь мгновенно замыкается, активируя светильники. После того как пользователь покидает контролируемый радиус, встроенное реле времени запускает обратный отсчет и автоматически полностью отключает электропитание нагрузки в интервале от 20 до 30 секунд, способствуя эффективному энергосбережению.

• ▲ Широкоугольная оптическая матрица 120°: Выносная головка сенсора укомплектована линзой Френеля, обеспечивающей максимальный угол обнаружения теплового излучения до 120 градусов. Это гарантирует надежную фиксацию движения под любым вектором приближения человека.
• ▲ Оптимальный радиус сканирования помещений: Дистанция уверенного бесконтактного считывания составляет от 1 до 3 метров, что делает выключатель идеальным решением для автоматизации проходных гардеробных комнат, коридоров, кухонных зон, а также для внутренней подсветки глубоких шкафов-купе.
• ▲ Прямая зависимость коммутируемой мощности: Силовые характеристики исполнительного реле жестко синхронизированы с рабочим напряжением LED-магистрали постоянного тока (DC 12–24 В). Предельная нагрузка составляет 60 Вт при организации электросети на 12 В, и возрастает до 100 Вт при интеграции прибора в системы освещения на 24 В.

Черный матовый пластиковый корпус датчика и соединительные кабели адаптированы для скрытой прокладки внутри корпусной мебели (модель полностью оцифрована и внесена в конструкторские базы трехмерного проектирования bCad). Комплектация выключателя предусматривает два альтернативных способа инсталляции оптического элемента в зависимости от архитектурных особенностей мебельного гарнитура.

• ▲ Скрытый врезной способ монтажа (Торец 16 мм): Наружный диаметр глазка составляет 15 мм, а требуемый посадочный диаметр врезного монтажного отверстия равен 12.3 мм. Продуманные габариты позволяют без труда интегрировать сенсор непосредственно в торец стандартной плиты ДСП толщиной 16 мм, полностью скрыв соединительный кабель внутри сквозного канала.
• ▲ Открытый поверхностный накладной монтаж: В ситуациях, когда фрезерование и сверление мебельных щитов нежелательны, установка производится на плоскость стены, потолка или полки. Для этого в стандартный заводской комплект крепежа включен аккуратный внешний пластиковый держатель-клипса.
• ▲ Быстросъемный двухметровый кабель с коннекторами: Выносной ИК-сенсор соединен с основным блоком гибким проводом увеличенной длины — 2 метра. Провод оснащен специализированными быстроразъемными мини-коннекторами LED-формата («мама» на блоке и «папа» на датчике), что позволяет легко протаскивать кабель через узкие отверстия мебельного каркаса при сборке.
• ▲ Критические требования к блоку питания: Электронные коммутационные узлы выключателя PIR-12/24 крайне чувствительны к качеству входящего тока постоянного напряжения. Используемый внешний светодиодный блок питания 12/24 В в обязательном порядке должен иметь интегрированные фильтры пусковых токов и строго соответствовать стандартам электромагнитной совместимости (проходить тесты EMC). Подключение прибора к некачественным, дешевым источникам питания влечет за собой нестабильную некорректную работу автоматики или полный выход электронной платы из строя.

Технические параметры изделия
