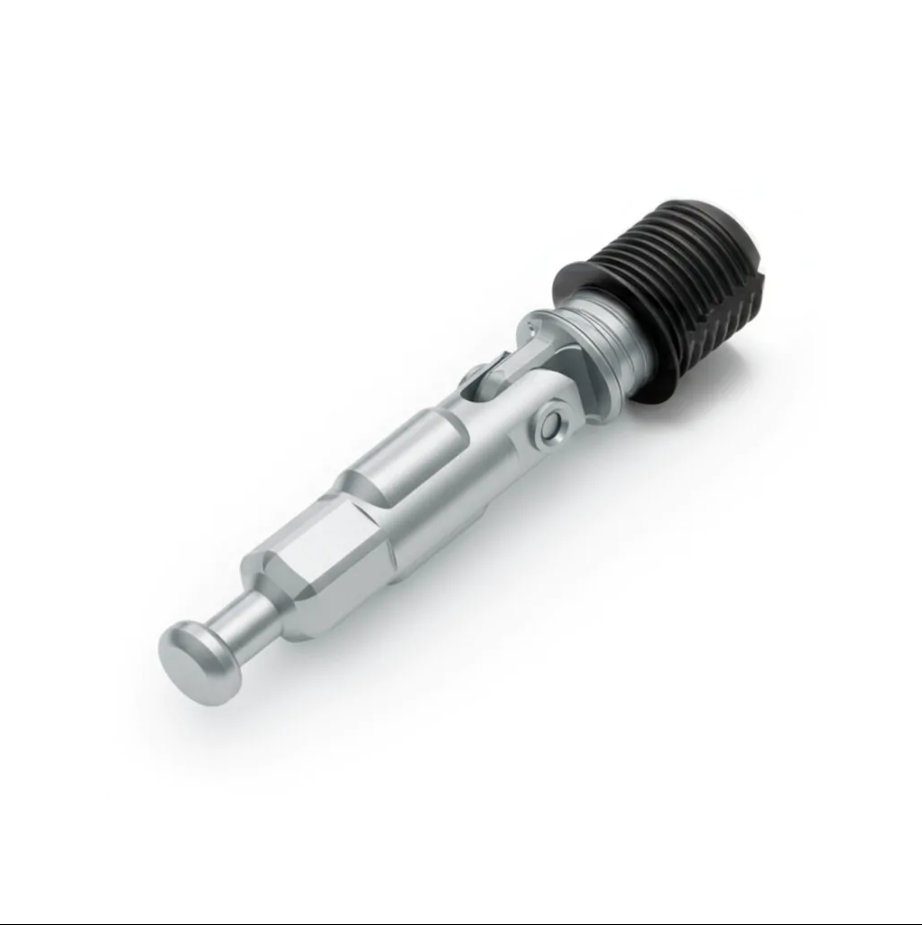

Jinio J6-8 Шток эксцентрика угловой односторонний
Артикул:
0000055-8
Ед. измерения:
шт
Есть в наличии
Количество:
Доступно
- Шарнирное соединение для сложных углов: Позволяет создавать эстетичные и прочные узлы в местах стыковки деталей под углом. Идеально подходит для сборки пятиугольных шкафов, угловых витрин и мебели с запилом деталей под 45 градусов.
- Надежная фиксация с футоркой: Наличие предустановленной пластиковой муфты (Ø7.8 мм) обеспечивает максимальную прочность на вырыв. Система позволяет многократно собирать и разбирать узел без повреждения структуры мебельной плиты (ЛДСП, МДФ).
- Профессиональный привод HEX 5.5: На головке штока расположен внутренний шестигранный шлиц 5.5 мм. Это гарантирует передачу высокого крутящего момента при установке, исключает срыв инструмента и повреждение декоративного покрытия.
- Прецизионная рабочая длина (25.5 мм): Расстояние от оси шарнира до головки штока составляет 25.5 мм. Это обеспечивает точное позиционирование эксцентрика и мощное стягивающее усилие, необходимое для устранения зазоров в угловых стыках.
- Высокопрочные материалы: Стальной стержень в сочетании с износостойким шарнирным механизмом выдерживает значительные нагрузки на разрыв и изгиб, сохраняя стабильность геометрии мебельного изделия.
ТЕХНИЧЕСКАЯ СПЕЦИФИКАЦИЯ (по чертежу):
Для монтажа муфты требуется отверстие диаметром 8 мм и глубиной 12.4 мм. Рабочее плечо штока (25.5 мм) рассчитано на присадку эксцентрика Ø8 мм. Инструмент для монтажа: шестигранная бита 5.5 мм (рекомендуется арт. 0000560-1).
ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ:
- Артикул: 0000055-8
- Тип: Угловой односторонний (шарнирный)
- Рабочая длина плеча: 25.5 мм
- Длина резьбовой части (с муфтой): 12.4 мм
- Диаметр муфты: 7.7 - 7.8 мм
- Шлиц: Шестигранник 5.5 мм
- Совместимость: Серия J6-8 (эксцентрики Ø8 мм)
-
Диаметр (мм)8
-
СерияJ6-8
-
ПроизводительJINIO
-
Тип изделияШток эксцентрика угловой односторонний
