CS281 Двухсторон.соединитель трубы и двух панелей

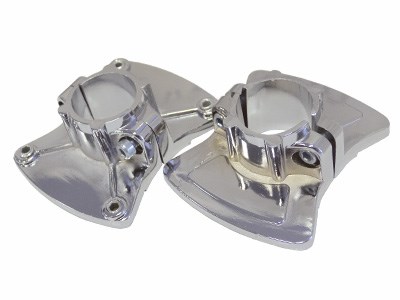

Двухсторонний плоско-перпендикулярный соединитель Арт: CS281 (заводская модификация в мебельных каталогах — Uno-13, также известный под кодом R-34 или JK-34) является силовым крепежным элементом профессиональных трубных систем Joker и Uno. Данный зажим разработан для жесткой интеграции плитных материалов в металлический трубный каркас и предназначен для фиксации круглых труб диаметром 25 мм и одновременно двух панелей из ЛДСП, МДФ, стекла или пластика. Инженерная специфика узла заключается в его симметричной двухсторонней конструкции («бабочка»): круглая мебельная штанга свободно проходит через сквозную гильзу фитинга насквозь, а широкие плоские крылья-лапки плотно прилегают к торцам или пластям мебельных полок, связывая всю композицию в единый монолитный модуль.

В соответствии с техническим сборочным чертежом h6bfd8eec2pryy5uyji05qii7zgzjzfe.jpeg, зажимной блок фитинга имеет полную габаритную высоту 25 мм и состоит из двух прецизионных литых полукорпусов. В центральной части они стягиваются между собой двумя зажимными болтами со скрытой фиксацией под внутренний шестигранный ключ (резьбовые каналы М5 / наружный диаметр бобышек 9 мм при внутреннем просвете 4 мм). Тисочный обжим сквозного канала диаметром 25 мм намертво фиксирует замок на трубе-стойке, предотвращая её продольное смещение или проворачивание. Опорные фланцевые крылья образуют плоскую подошву общими габаритами 70 мм на 59 мм. Вылет каждой лапки от края обжимного кольца составляет 22 мм. Каждое крыло снабжено парой монтажных отверстий диаметром 5 мм. Фиксация деревянных панелей осуществляется через эти отверстия впотай с помощью стандартных мебельных саморезов, что гарантирует необходимую жесткость конструкции стеллажного пролета на скручивание и излом под весовыми нагрузками.

Элемент полностью отлив из высокопрочного конструкционного сплава металлов, устойчивого к усталостным деформациям. На деталь нанесено безупречное декоративное гальваническое покрытие в цвете зеркальный хром, которое идеально совпадает по текстуре с хромированными мебельными трубами, не шелушится при затягивании болтов и предоставляет эффективную защиту от коррозии и потертостей. Использование двухстороннего соединителя Uno-13 позволяет оптимально оборудовать внутреннее пространство помещения, создавая непрерывные многосекционные линии полок, разделенных вертикальными трубами-стойками. Модель массово применяется при проектировании и сборке торговых витрин, прилавков, островных стеллажных комплексов, выставочных стендов, офисных перегородок и систем хранения для домашних гардеробных комнат.
